Λεπτομέρειες:
|
| Ονομασία: | Βαρέων καθηκόντων QD διπλός γερανός γεφυρών ακτίνων | Κλειδιά: | QD ταξίδι καροτσακιών γερανών τύπων |
|---|---|---|---|
| Δυνατότητα ανύψωσης: | 30 τόνος | Έκταση: | 7.531.5m |
| Υψόμετρο ανύψωσης: | 6-30 μ | Μέθοδος ελέγχου: | Κουμπί καμπίνας / ασύρματου τηλεχειριστηρίου / μενταγιόν |
| Καθήκον εργασίας: | A5 A6 | ανυψωτικά μηχανήματα: | Ηλεκτρικό καροτσάκι |
| Πηγή ενέργειας: | 220v / 380v/400v/415v/440v/460v/480v, 3Phase, Requirments των πελατών | Εφαρμογή: | Αποθήκη εμπορευμάτων, εργαστήριο, εγκαταστάσεις, μάντρα |
| Επισημαίνω: | Ηλεκτρικός βαρέων καθηκόντων υπερυψωμένος γερανός καροτσακιών,QD γερανός γεφυρών 30 τόνου,Ηλεκτρικό καροτσάκι γερανός γεφυρών 30 τόνου |
||

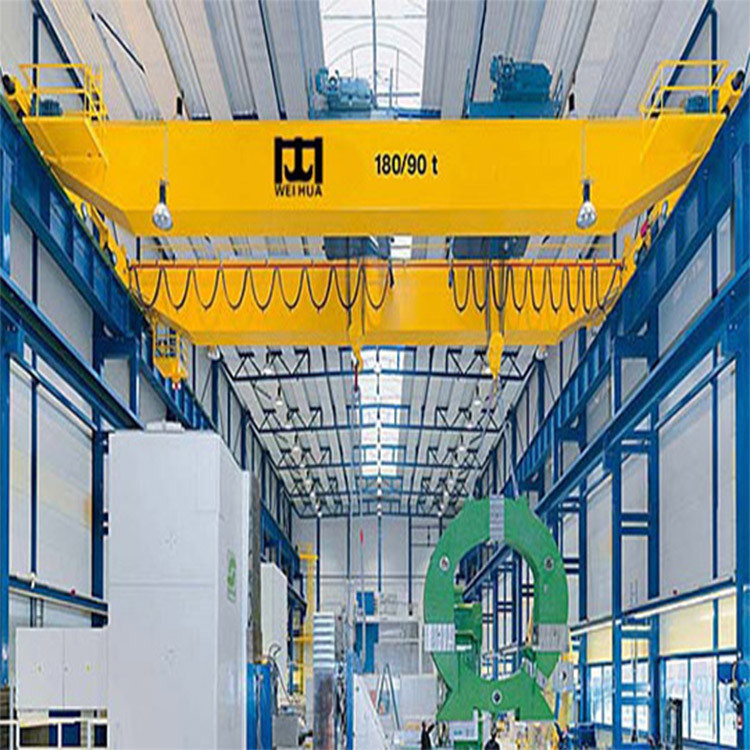

Μετακίνηση βαρέος φορτίου QD διπλής ακτίνας γερανού γέφυρας 30 τόνων
Πληροφορίες QD για γερανό διπλής δέσμης
Ο γερανός άνω γέφυρας τύπου QD διπλού ράβδου αποτελείται από πλαίσιο γέφυρας τύπου κουτιού, φορτηγό ανύψωσης, μηχανισμό λειτουργίας γερανού, ηλεκτρικό σύστημα κ.λπ.Βασίζεται στη διαμήκη κίνηση του πλαισίου της γέφυρας κατά μήκος της κατεύθυνσης της γραμμής του εργοστασίου, η πλευρική κίνηση του τροχοφόρου κατά μήκος της κατεύθυνσης της μεγάλης δέσμης και η κίνηση ανύψωσης του γάντζου για την εργασία.
Πάνω από 16/3,2 τόνων διπλής γρίφης διπλής γρίφης γερανοί γέφυρας έχουν δύο ανεξάρτητους μηχανισμούς ανύψωσης.Το κύριο αγκίστρι χρησιμοποιείται για να σηκώσει βαριά αντικείμεναΤο κύριο αγκίστρι μπορεί επίσης να χρησιμοποιηθεί για να συνεργαστεί με το κύριο αγκίστρι για να σηκώσει ή να ρίξει υλικά.Αλλά πρέπει να προσέχουμε να μην αφήσουμε τα δύο αγκίστρια να σηκώσουν δύο εμπορεύματα ταυτόχρονα..
Πίνακας τεχνικών παραμέτρων του γερανού διπλής δέσμης QD
|
Κρανίς άνω κεφαλής με διπλή δέσμη QD |
|||||||||||
|
Δυνατότητα ανύψωσης T |
5 |
10 |
16/3.2 |
20/5 |
25/5 |
32/5 |
50/10 |
400/80 |
|||
|
Επίδραση M |
10.5-31.5 |
28 |
|||||||||
|
Υψόμετρο ανύψωσης M |
Κύριο Αγκίστρι |
16 |
16 |
16 |
12 |
12/11.0 |
16 |
12 |
22 |
||
|
|
Aux Hook |
|
|
18 |
11 |
14/13 |
18 |
16 |
24 |
||
|
Ταχύτητα M/min |
ανύψωση |
Κύριο γάντζο |
Α5 |
12.5 |
8.5 |
7.9 |
7.2 |
7.3 |
7.8 |
5.9 |
2.92 |
|
|
|
|
Α6 |
15.5 |
13.3 |
13 |
9.7 |
9.8 |
9.5 |
7.8 |
|
|
|
|
Άξονα |
|
|
|
14.5 |
12.7 |
12.7 |
19.5 |
13.2 |
9.24 |
|
|
Ταξιδεύοντας με τροχόσπιτο |
37.2 |
43.8 |
44.6 |
44.6 |
37 |
42.4 |
38.5 |
37.2 |
||
|
|
Ταξιδεύσεις στη γέφυρα |
Α5 |
89.8 /92.3 |
89.8-91.9 |
84.7-87.6 |
84.7/ 87.6 |
85.5/88 |
74.2-87.6 |
74.6 |
25.9 |
|
|
|
|
Α6 |
116.2/ 117.4 |
112.5-116.8 |
112.5 |
112.5/ 101.4 |
112/ 101.4 |
86.8-101.4 |
87.3 |
|
|
|
Βάρος kg |
Τρόλεϊ |
Α5 |
2126 |
3424 |
6227 |
6856 |
7185 |
10877 |
15425 |
142.3 |
|
|
|
|
Α6 |
2224 |
3562 |
6427 |
7180 |
7856 |
11652 |
15765 |
|
|
|
|
Συνολικό βάρος |
Α5 |
12715-31405 |
Άλλα είδη |
1912-1928 |
19947-41497 |
20795-42796 |
26901-52748 |
35317-64880 |
359000 |
|
|
|
|
Α6 |
12991-31596 |
Άλλες συσκευές |
20045-41315 |
20984-44225 |
22632-16324 |
28061-55272 |
36075-67242 |
|
|
|
Μέγιστο φορτίο τροχών KN |
Α5 |
74-125 |
102-160 |
141-205 |
163-231 |
185-255 |
237-327 |
333-450 |
7500 |
||
|
|
Α6 |
75-126 |
104-162 |
145-211 |
167-239 |
189-263 |
242-335 |
336-457 |
|
||
|
Συνιστώμενη σιδηροδρομική |
Τρόλεϊ |
15 kg/m |
43 kg/m |
||||||||
|
|
Γέφυρα |
43 kg/m |
Πίνακας 2 |
Πυροσβεστικό |
Πίνακας 1 |
||||||
|
Πηγή ενέργειας |
Σύμφωνα με την απαίτησή σας. |
||||||||||
|
Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε όλα τα είδη των μη τυποποιημένων προϊόντων σύμφωνα με την απαίτησή σας |
|||||||||||
Ειδικότητα του γερανού διπλής δέσμης QD
1Ελαφρύ βάρος, βαρύ φορτίο και ισχυρή αντίσταση στον άνεμο.
2Η δομή είναι λογική και η απόδοση είναι εξαιρετική.
3Σταθερή εκκίνηση και στάση.
4Ασφαλής και αξιόπιστη οδήγηση με μακρά ζωή.
5Χαμηλός θόρυβος, ευρύχωρη καμπίνα και ευρύ οπτικό πεδίο.
6Αύξητης ποιότητας αυτόματη συγκόλληση και NDT
7Μπορεί να σχεδιαστεί και να προσαρμοστεί σύμφωνα με τις απαιτήσεις σας

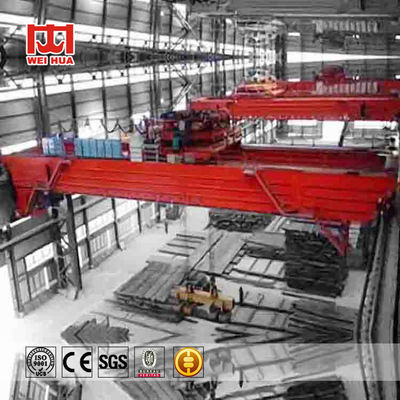

Κράνος διπλής δομής QDΕικόνες
